Ingeniería Térmica y Eficiencia en Centros de Datos en España: Tecnologías, Psicrometría, Análisis de Ciclo de Vida, Marco Normativo y Caso Práctico OPSE

1. Panorama Energético y Contexto de los CPDs en España.

El sector de los Centros de Procesamiento de Datos (CPD) atraviesa una fase de expansión sin precedentes en España, consolidando al país como un enclave estratégico y hub de interconexión digital para el sur de Europa. Según los informes del sector, la potencia informática (IT) instalada en centros comerciales y de hiperescala pasó de 355 MW en 2024 a 439 MW en 2025, proyectándose alcanzar más de 2.500 MW hacia 2030, con grandes polos de concentración en la Comunidad de Madrid, Aragón, Cataluña y la Comunidad Valenciana.

Desde el punto de vista termodinámico, prácticamente el 100% de la energía eléctrica absorbida por los componentes electrónicos de procesamiento (CPU, GPU, ASIC, memorias) se degrada en calor sensible. La disipación ininterrumpida de este flujo térmico es crítica para evitar la degradación de los semiconductores, manteniéndolos por debajo de sus temperaturas de unión de diseño (T_j ≤ 85 °C – 105 °C) y evitando el temido estrangulamiento térmico (thermal throttling), que reduce la frecuencia de reloj y el rendimiento de cálculo entre un 20% y un 40%.

En términos de proyecto energético, el reto en España radica en gestionar la demanda de acceso y conexión a la red de transporte (RD 1183/2020) y mitigar el consumo auxiliar de climatización, que históricamente ha representado entre el 30% y el 45% del consumo total del centro.

2. Fundamentos Termodinámicos y Envolventes ASHRAE TC 9.9.

El estándar internacional de referencia para el acondicionamiento ambiental en entornos de procesamiento de datos es el emitido por el comité técnico ASHRAE TC 9.9 (Thermal Guidelines for Data Processing Environments). La ingeniería moderna de instalaciones clasifica la evacuación térmica en dos grandes medios de transporte y define protocolos específicos de monitorización ambiental:

2.1. Envolventes de Refrigeración por Aire (Clases A1 a A4 y Clase H1).

Un aspecto crítico exigido por ASHRAE TC 9.9 es que las condiciones ambientales deben medirse estrictamente en el plano de aspiración del servidor (server inlet), recomendando instrumentar sensores en tres alturas por bastidor (inferior, media y superior) con precisión de ± 0,5 °C (± 0,3 °C en alta densidad) para compensar gradientes verticales de 5 °C a 10 °C entre suelo y techo.

• Clase A1/A2 (Recomendada estándar): Temperatura de bulbo seco en la entrada al rack de 18 °C a 27 °C, con un punto de rocío entre 5,5 °C y 15 °C y humedad relativa máxima del 60%.
• Clase H1 (Alta Densidad e Inteligencia Artificial): Envolvente recomendada más restrictiva (18 °C a 22 °C con límite admisible superior en 25 °C) para evitar que los procesadores de alta potencia entren en régimen de estrangulamiento térmico.
• Clase A3/A4 (Permisible): Permite excursiones controladas de temperatura de hasta 40 °C (A3) y 45 °C (A4), habilitando la operación en modo free-cooling directo en gran parte del año en climas templados.

Control de Choque Térmico (Gradiente Temporal): ASHRAE TC 9.9 limita la tasa de variación térmica a un máximo de 20 °C/h en hardware de estado sólido (con no más de 5 °C en cualquier ventana de 15 minutos) y 5 °C/h en sistemas de cinta magnética.

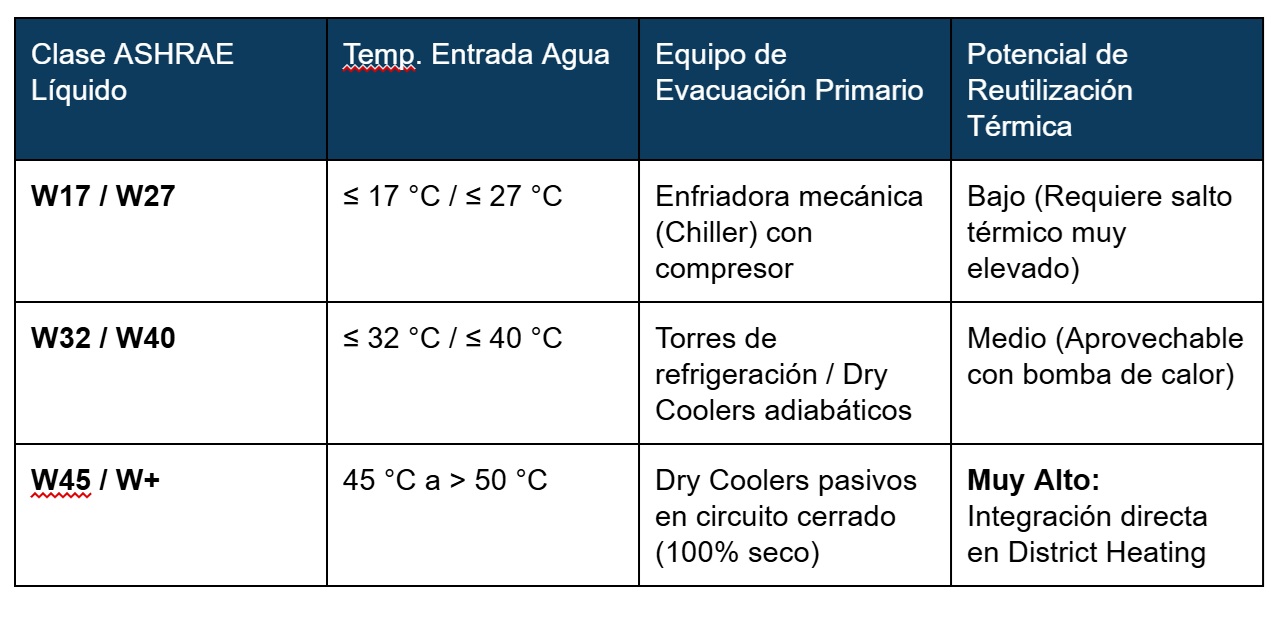

2.2. Envolventes de Refrigeración por Líquido (Clases W17 a W45 / W+).

El aire presenta una capacidad calorífica volumétrica limitada (ρ · c_p ≈ 1,2 kJ/(m³·K)), imponiendo un techo físico de disipación cuando la potencia de diseño térmico del chip (TDP) supera los 200 – 300 W o la densidad por bastidor supera los 25 – 30 kW/rack.

El agua, con una capacidad calorífica volumétrica de ρ · c_p ≈ 4.180 kJ/(m³·K), permite evacuar cargas de chips de 700 – 1.000+ W (densidades de 40 a más de 100 kW/rack, multiplicando la densidad de cálculo entre 2x y 10x):

3. Análisis Técnico de Tecnologías de Refrigeración.

3.1. Sistemas Tradicionales por Aire (CRAC / CRAH)

Se basan en unidades de tratamiento de aire perimetrales (CRAH con agua refrigerada o CRAC de expansión directa) con configuración de pasillos fríos o calientes confinados, ventiladores EC de alta eficiencia y filtración HEPA/ULPA.

Ventajas: Tecnología madura, bajo coste de inversión inicial, estandarización absoluta y compatibilidad con racks comerciales.

Inconvenientes: Inviabilidad técnica para densidades superiores a 25 kW/rack (30 – 40 kW/m²), alto consumo parásito en ventiladores de impulsión (hasta el 15% de la factura eléctrica del centro) y elevadas pérdidas energéticas por saltos térmicos múltiples.

3.2. Refrigeración Líquida Indirecta vs Directa.

En la ingeniería de instalaciones es fundamental distinguir dos arquitecturas según el grado de acoplamiento del fluido con el circuito exterior:

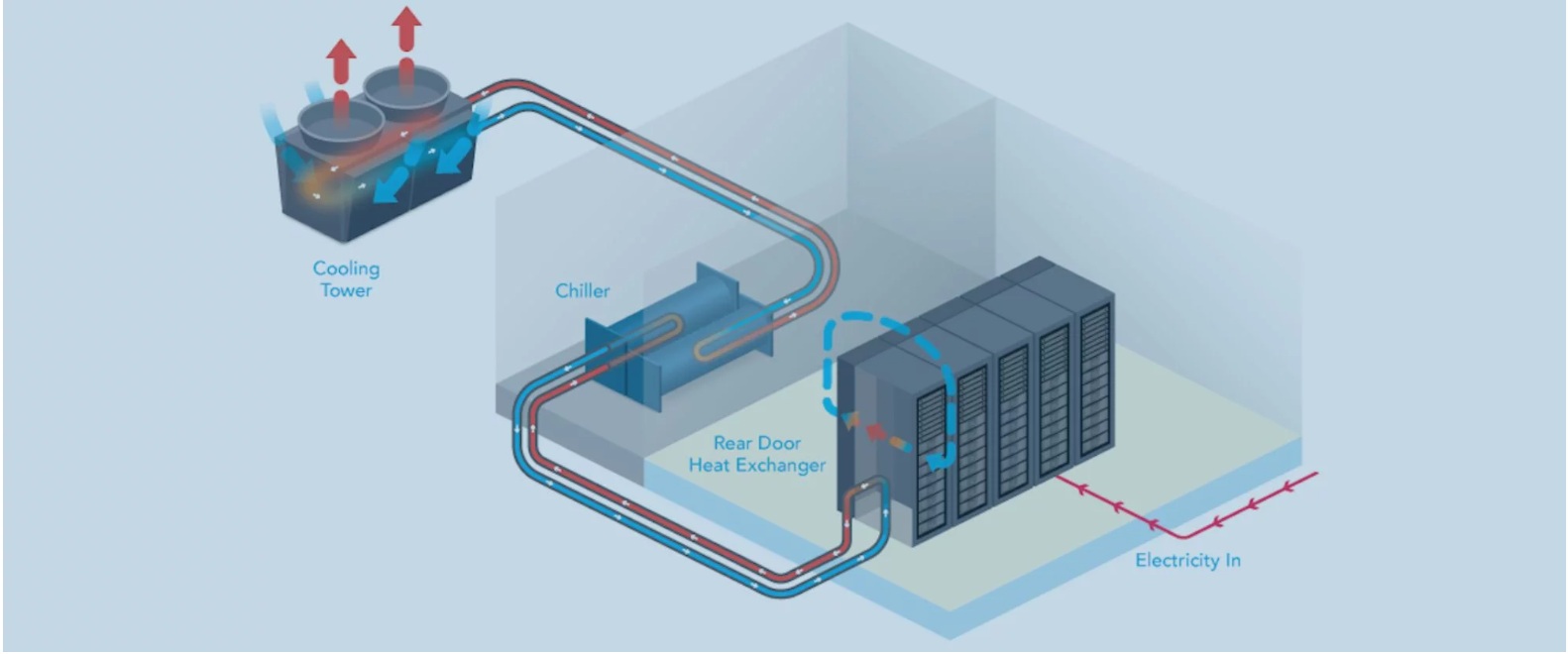

• Refrigeración Líquida Indirecta: Un circuito primario de agua glicolada absorbe el calor de los racks mediante intercambiadores de calor (in-row o rear-door heat exchangers) y lo transfiere a través de un intercambiador de placas centralizado hacia un circuito exterior conectado a dry-coolers adiabáticos o torres de tiro forzado.

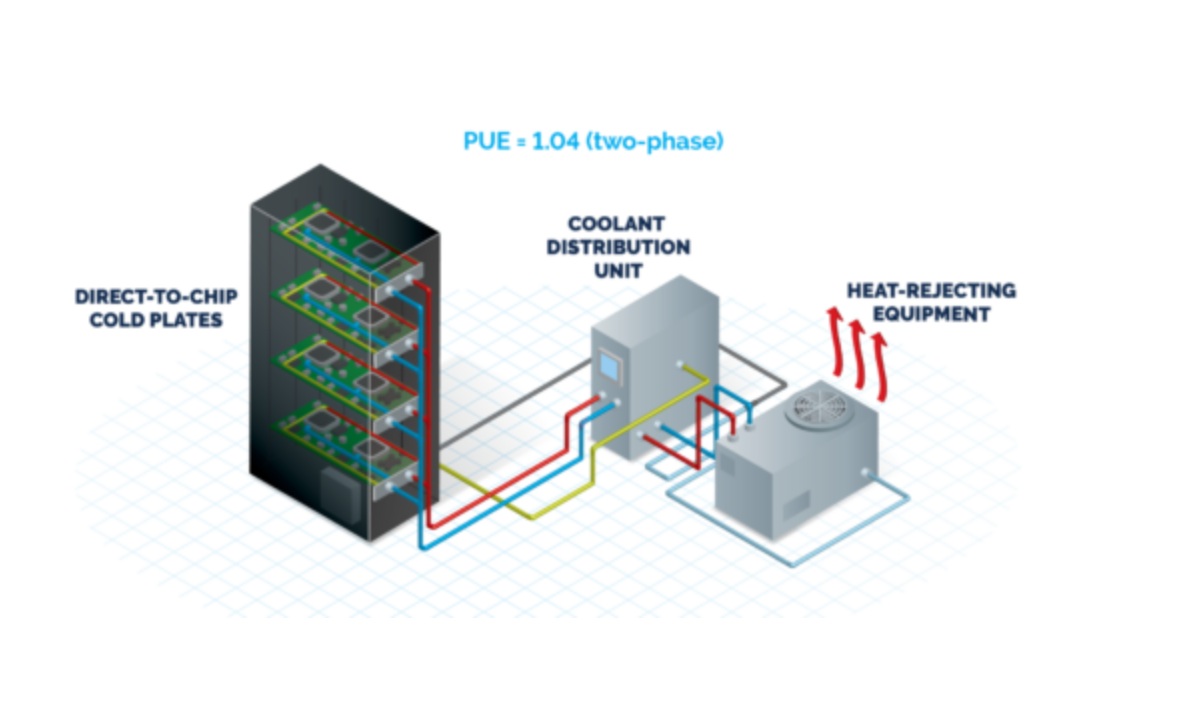

• Refrigeración Líquida Directa al Chip (Direct-to-Chip / Cold Plates): Utiliza bloques de cobre microcanalizado montados directamente sobre la CPU/GPU. Mediante racores de desconexión rápida sin goteo y Unidades de Distribución de Refrigerante (CDU), el fluido entra a 45 °C y retorna a 55 °C – 60 °C, capturando el 70 – 85% del calor del servidor y permitiendo disipación pasiva exterior.

3.3. Refrigeración por Inmersión (Immersion Cooling).

El hardware se sumerge íntegramente en un fluido dieléctrico no conductor (hidrocarburos sintéticos o fluidos fluorados sintéticos).

Inmersión Monofásica: El fluido permanece en fase líquida y es impulsado mediante bombas a través de un intercambiador de calor de placas soldado.

Inmersión Bifásica: El líquido ebulle en la superficie del procesador a ~50 °C, el vapor asciende hacia un condensador superior integrado en la tapa y el condensado retorna por gravedad.

Ventajas: Eficiencia extrema (PUE_{infraestructura} ≤ 1,03), eliminación total de ventiladores de servidor (reducción del 15% del consumo eléctrico propio del chasis), reducción drástica del nivel de ruido ambiental (< 50 dB frente a los > 85 dB de salas convencionales, mejorando la seguridad y salud laboral) y protección frente a corrosión.

Inconvenientes: Mayor coste inicial, manipulación engorrosa para mantenimiento en caliente (extracción y escurrido de blades) y sobrecarga estructural en forjados (> 1.500 kg/m²).

4. Psicrometría y Potencial de Free-Cooling en España.

El diseño de un sistema de climatización de CPD en España está condicionado por las zonas climáticas de la norma UNE-EN ISO 15927 y el Documento Básico de Ahorro de Energía (CTE DB-HE):

• Valle del Ebro / Aragón: Clima continental estepario con inviernos fríos y veranos secos con fuerte régimen de vientos. Registra más de 5.500 horas/año de free-cooling directo/indirecto, consolidándose como la ubicación predilecta para campus hiperescala.
• Meseta Central / Madrid: Alta oscilación térmica día-noche en verano con baja humedad relativa en horas centrales. Permite el uso de enfriamiento evaporativo indirecto en picos estivales y free-cooling por aire seco durante más del 65% del año.
• Arco Mediterráneo (Barcelona, Valencia): Alta temperatura de bulbo húmedo estival (T_bh > 24 °C), lo que limita drásticamente el rendimiento del enfriamiento evaporativo y penaliza el PUE si se usa refrigeración por aire tradicional. La adopción de Direct-to-Chip con agua de entrada a 45 °C (Clase W45) se convierte en la única solución para operar con dry-coolers secos sin consumo hídrico.

5. Métricas de Sostenibilidad, Ecodiseño y Análisis del Ciclo de Vida.

En el marco de la dirección de proyectos energéticos, la evaluación no debe circunscribirse exclusivamente al consumo operativo de energía, sino extenderse al impacto global según las normas UNE-EN ISO 14040/14044 (Análisis de Ciclo de Vida) mediante herramientas de modelado ambiental:

1. PUE (Power Usage Effectiveness - UNE-EN 50600-4-2):

Donde E_Total es el consumo anual de energía eléctrica de toda la instalación (IT + climatización + SAI + pérdidas de transformación + iluminación) y E_IT es el consumo neto de los servidores. Un valor de PUE ≤ 1,15 se considera excelente en centros de datos modernos.

2. WUE (Water Usage Effectiveness - ISO/IEC 30134-4):

En España, con áreas de severo estrés hídrico, las torres de refrigeración tradicionales presentan WUE entre 1,5 y 2,5 L/kWh. La tecnología de agua caliente a 45 °C en bucle cerrado logra WUE ≈ 0 L/kWh.

3. ERF (Energy Reuse Factor - UNE-EN 50600-4-6):

Mide la fracción de energía térmica residual evacuada del CPD que se valoriza en aplicaciones externas (redes de calor urbanas, procesos industriales, etc.).

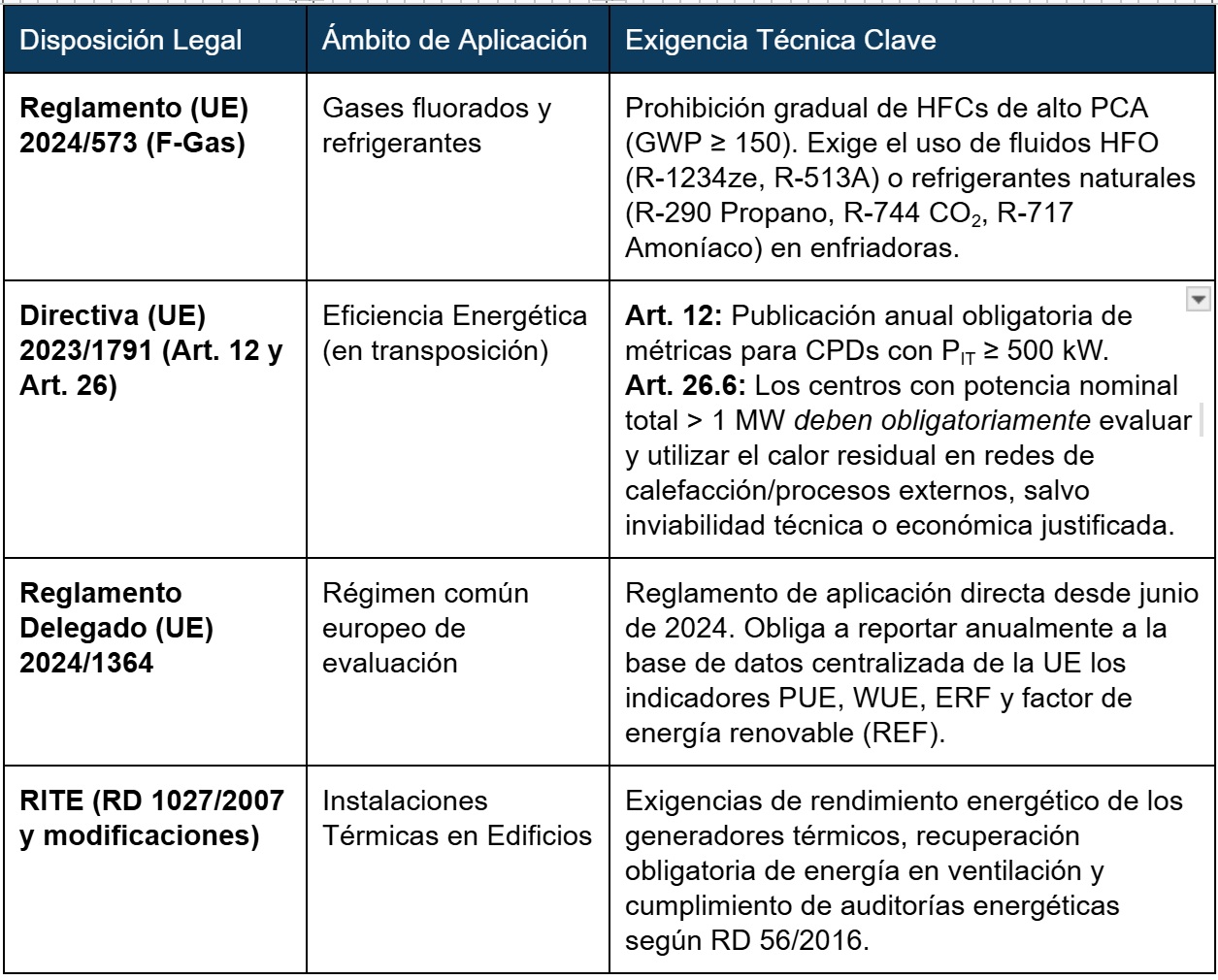

6. Matriz Normativa y Marco Legal

La viabilidad de un proyecto de ingeniería térmica para CPDs en España está sujeta a cuatro ejes normativos obligatorios:

7. Aplicación Práctica: Supuesto Tipo Oposición OPSE

A continuación, se desarrolla una propuesta completa de modelo de caso práctico para la prueba práctica de la especialidad de Organización de Proyectos y Sistemas Energéticos (OPSE), integrando balances termodinámicos, psicrometría, monitorización ASHRAE TC 9.9 y justificación legal.

Resolución Técnica Paso a Paso:

a) Balance Térmico y Caudal de Refrigerante Primario

La potencia térmica disipada por el circuito líquido se calcula multiplicando el porcentaje de captura por la potencia total de los servidores:

Aplicando la ecuación fundamental de la termodinámica para fluidos incompresibles (Q̇ = ṁ · c_p · ΔT):

El caudal volumétrico requerido en la estación de bombeo se obtiene dividiendo el caudal másico entre la densidad del fluido:

b) Análisis Psicrométrico y Viabilidad de Free-Cooling 100% Seco

Dado que el agua retorna a T_ret = 55 °C y entra al aerotermo (Dry Cooler) exterior a esa temperatura, frente a la temperatura exterior seca de diseño en verano en Zaragoza (T_{ext, seca} = 38 °C), se verifica un gradiente térmico positivo favorable:

Por consiguiente, es termodinámicamente viable disipar los 1.600 kW mediante un Dry Cooler 100% seco en circuito cerrado, prescindiendo totalmente de enfriadoras mecánicas y de torres evaporativas para el circuito primario. Esto garantiza un WUE_líquido = 0 L/kWh.

Para la carga térmica residual disipada al aire de la sala (Q̇_aire = 0,20 · 2.000 kW = 400 kW), la potencia eléctrica absorbida por la enfriadora auxiliar es:

c) Cálculo del Indicador PUE de la Instalación

La potencia eléctrica total demandada por la instalación es la suma de los equipos informáticos y todos los consumos auxiliares:

Calculamos el indicador PUE:

Interpretación OPSE: Un PUE = 1,125 certifica una eficiencia sobresaliente frente al estándar tradicional de aire (PUE entre 1,40 y 1,60), reduciendo en más de un 70% las pérdidas energéticas asociadas a la infraestructura auxiliar.

d) Valorización Térmica según Art. 26.6 Directiva (UE) 2023/1791

Al superar 1 MW de potencia nominal (2 MW IT), la normativa europea exige la reutilización del calor residual. Se acopla una Bomba de Calor de Alta Temperatura (HTHP) que toma el flujo a 55 °C y lo eleva a 80 °C para calefacción urbana de distrito (District Heating):

Calor residual evaporado: Q̇_recuperable = 1.600 kWt.

Potencia eléctrica consumida por la HTHP (COP = 4,5):

Calor útil total suministrado a la red urbana:

Factor de Reutilización de Energía (ERF):

e) Justificación Normativa y Control Ambiental Exigible.

Reglamento (UE) 2024/573 (F-Gas): Se justifica el uso de refrigerantes HFO de ultra bajo PCA como el R-1234ze (GWP < 1) en la enfriadora auxiliar y R-1233zd(E) en la HTHP, cumpliendo holgadamente el límite de GWP < 150.

Sensorización y cumplimiento ASHRAE TC 9.9: Se proyecta monitorización continua a tres niveles de altura en rack (inferior, media, superior) con precisión ± 0,3 °C en el plano de aspiración (server inlet) para prevenir desviaciones y controlar que la tasa de cambio térmico sea inferior a 20 °C/h (máx. 5 °C en 15 min).

Reglamento Delegado (UE) 2024/1364: Al contar con P_IT ≥ 500 kW, el centro tiene la obligación legal de reportar antes del 15 de mayo a la base de datos europea sus métricas auditadas: PUE = 1,125, WUE = 0,00 L/kWh y ERF = 0,711.

RITE (IT 1.2.4.2): Se acredita la obligatoriedad y cumplimiento del aprovechamiento de calores residuales en instalaciones de potencia térmica superior a 100 kW.

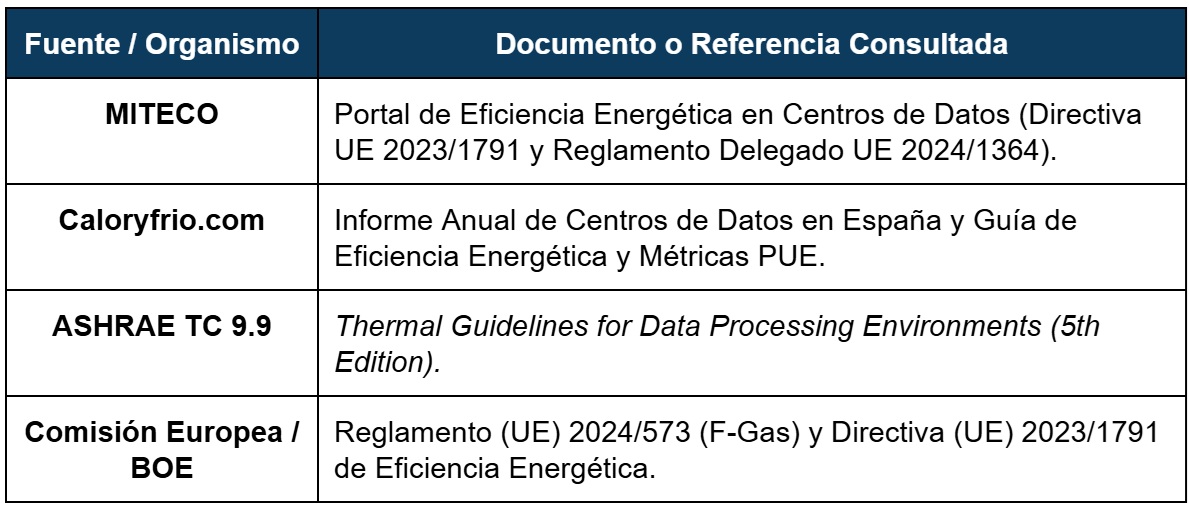

8. Bibliografía.
